光源穩定，兩年內不衰減；操作簡單，檢測準確；抗電磁干擾
產品屬性:
產品細節
01光源穩定，兩年內不衰減

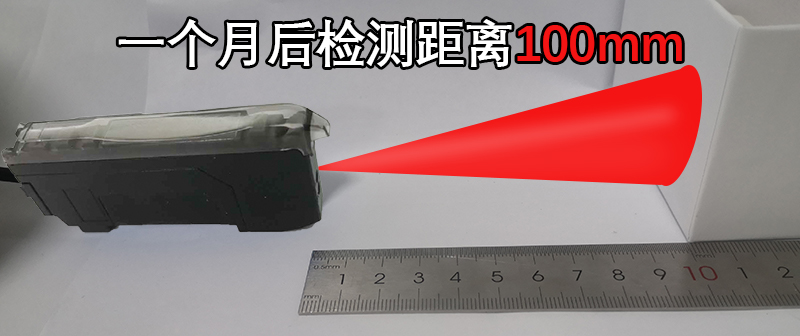

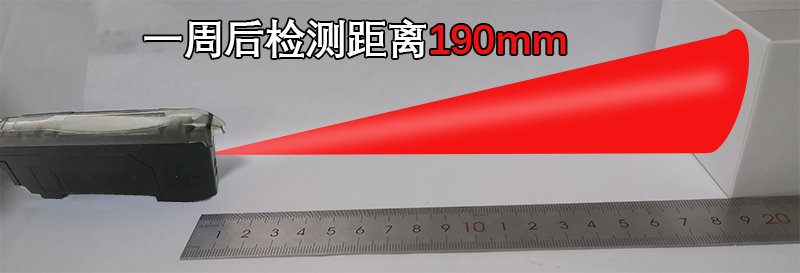

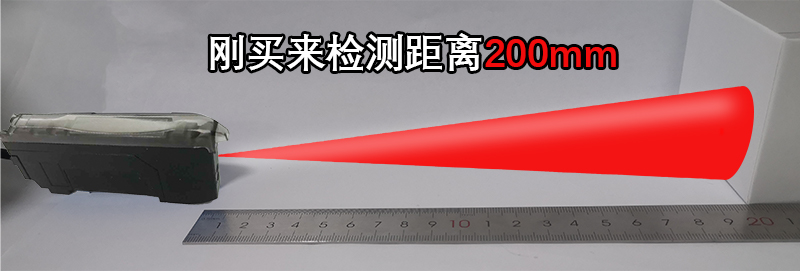

選用劣質放大器時

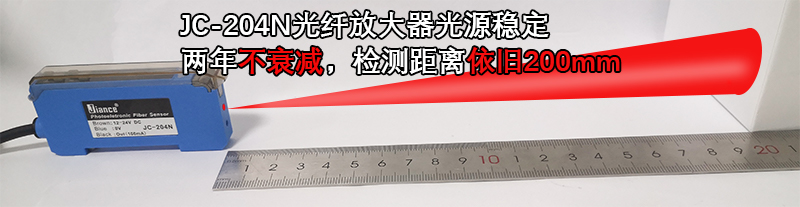

選用Jiance傳感器JC-204N時

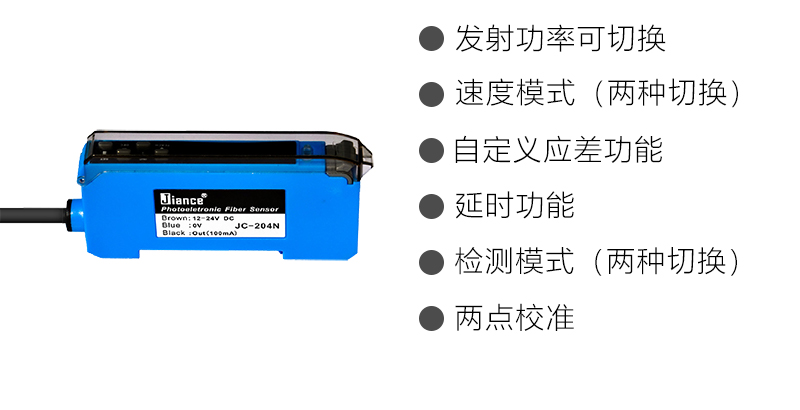

02功能全面

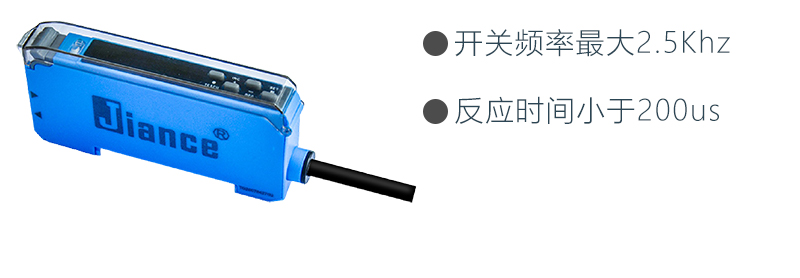

03速度快

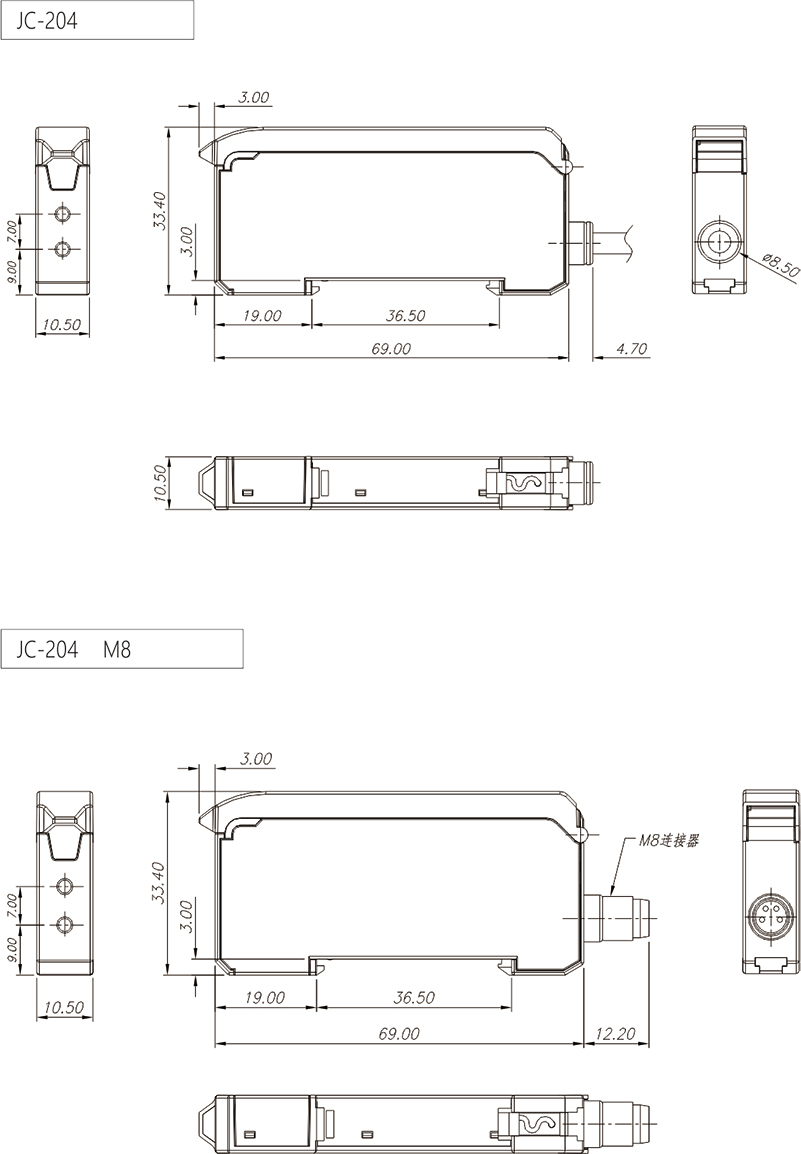

尺寸圖

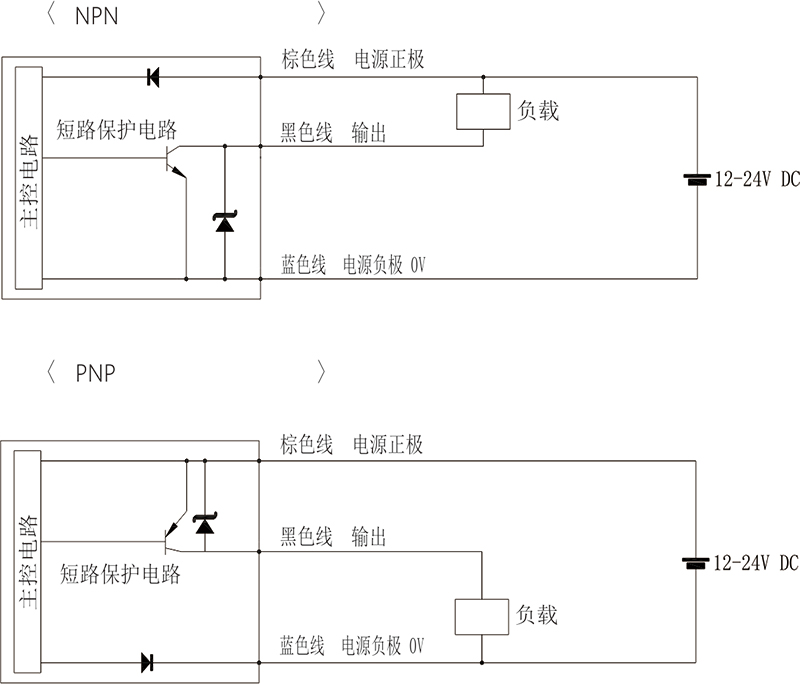

電路圖
技術參數
| 項目/型號/類型 | 紅色光源 | ||
| NPN輸出 | PNP輸出 | ||
| JC-204N | JC-204P | 出線 | |
| JC-204N-M8 | JC-204P-M8 | M8連接器 | |
| 電源電壓 | 12-24VDC±10% 脈動 P-P 10%以下 | ||
| 消耗電流 | 40mA以下 | ||
| 檢測輸出 |
NPN輸出型 NPN開路集電極晶體管 最大流入電流：100mA 外加電壓：30VDC以下（在檢測輸出和0V之間） 剩余電壓：1.0V以下（流入電流50mA時） 0.4V以下（流入電流16mA時） |
PNP輸出型 PNP開路集電極晶體管 最大流入電流：100mA 外加電壓：30VDC以下（在檢測輸出和+V之間） 剩余電壓：2.0V以下（流入電流100mA時） 1.0V以下（流入電流16mA時） |
|
| 操作輸出 | 檢測時0N或非檢測時0N，可通過按鍵設置 | ||
| 短路保護 | 裝備 | ||
| 自我診斷 |
不穩定檢測時輸出0N，該信號持續40ms 輸出短路時自動切斷輸出，保護信號持續到短路解除 *注2 |
||
| 反應時間及開關頻率 | 開關頻率最大2.5KHz，反應時間200us或更少 | ||
| 發射功率 | 200%、100%、50%、25%四種發射功率可通過按鍵設置 | ||
| 與發射功率對應的輸出刷新頻率 | 200、400、600、800Hz 高速：600、1.2K、1.8K、2.5KHz | ||
| 分辨率 | 8bit | ||
| 檢測距離 |
紅色光源 漫反射檢測距離最大：400mm（直徑1mm的纖芯） 對射檢測距離最大：8m（直徑1mm的纖芯帶透鏡） * 注1 |
||
| 延時功能 | 0ms~約9999ms延時可通過按鍵設置 *注3 | ||
| 使用環境溫度 | -10~+50℃（注意不可結露結霜） 存儲：-20~+70℃ | ||
| 使用環境濕度 | 35~85RH，存儲：35~85RH | ||
| 輸出 | 關閉延時、一次性輸出、拉高延時、拉低延時 | ||
| 區間輸出 | |||
| 材質 | 外殼：PC+ABS，外罩：聚碳酸酩，光纖固定桿：PC | ||
| 附件 | 放大器安裝支架（1個） | ||
*注1：漫反射最大檢測距離是以200×200mm不光亮白紙作為檢測物，對射最大檢測距離事宜直徑4mm的不透明物體作為檢測物。
*注2：自我診斷功能中，當不穩定檢測或干擾較為嚴重時，產品會自動增加信號的檢測周期，并且給輸出控制電路發射一個40ms的信號。
*注3：延時功能是指：當產品輸出狀態發生變化時，確保輸出信號持續的最短時間大于設定的延時時間，以保證當產品檢測高速移動的小
尺寸物體時，產品的輸出信號能夠被設備的控制系統捕捉到。較長的延時時間也可以用于一些特殊的應用。
